Ranen jalkajousiprojekti


#21

SP40S17 on jotain jousiterästä. Teräsrengillä ei ollut 4mm tuhdimpaa jousiteräslattaa tarjolla kun soitin.


#22

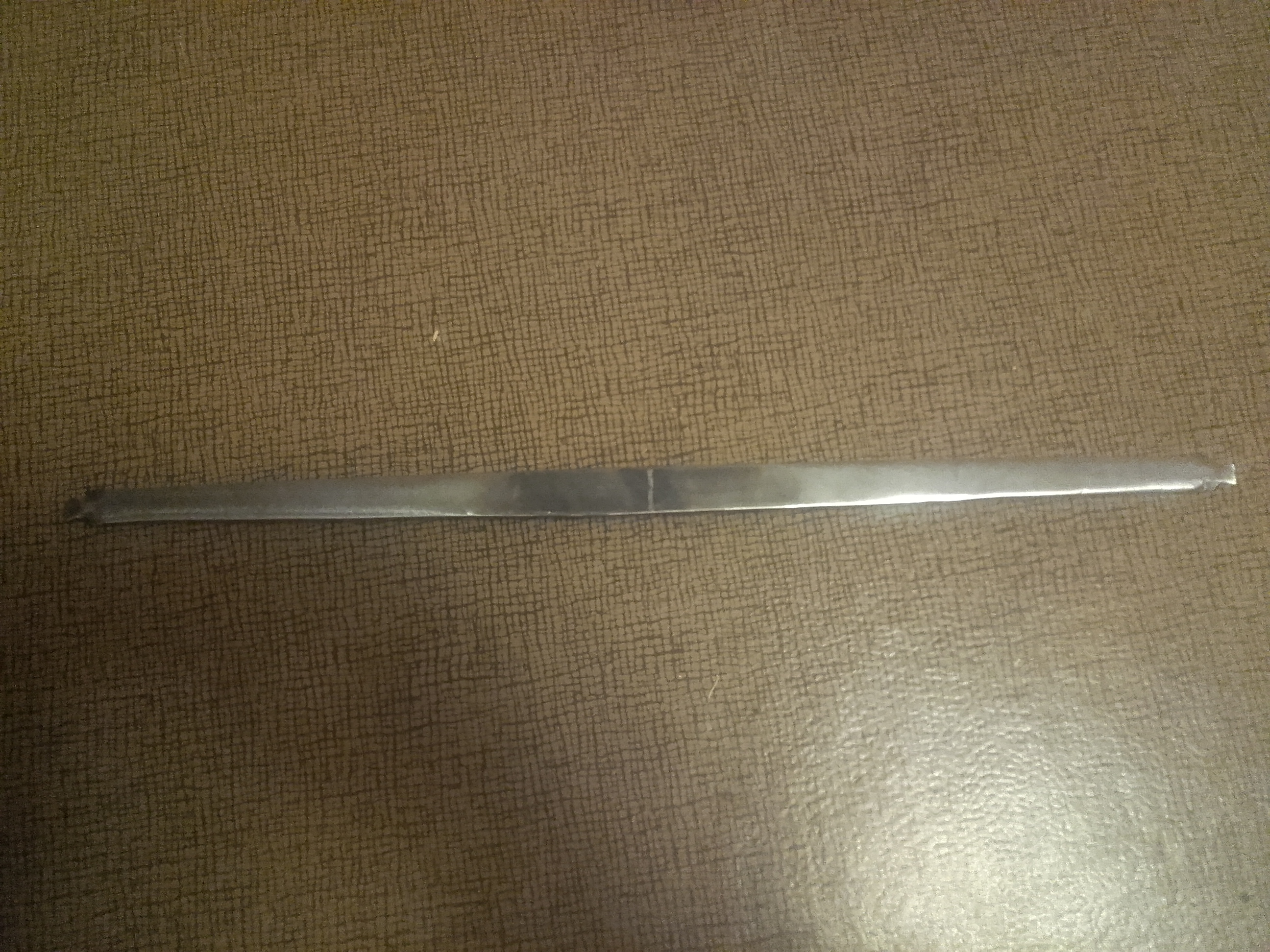

Siitä minä kaaren tähän teen. Pituus 70 cm. Kierrejousimateriaali-lattaa. Lavat kylmätaontana pienelle vastakäyryydelle. Paunoilla ei väliä, vaan palautusnopeudella. Voin luvata, että heittää vasamaa kuin pieni sika.


#23

Referenssikuvat.

Saarnilaudan pituus on juuri sopiva itselläni:
004010
Bow irons:sit saa helposti rälläköimällä neliötankoa keskeltä halki - ja sitten takomalla muotoon…


Hauska koru, no eiköhän sekin onnistu.

Virepyörä tulee olemaan terästä, bolt groove:n koristelut ei tuota ongelmaa. Eikä sivupellit.

Samanlaisen “rinkulan” saa rautakaupasta.

Tukkiin vähän oranssia maalia ruskean öljyn sekaan.

Pari tuntia rälläköintiä takana pakkasessa vesirätin ja sankon avulla. Kuvassa myös saarnilautaa, virepyörän ja liipaisimen tapit, aivinalankaa:

Kaari näytti henkilövaa’alla (eli siis vaaka, puuhalko ja kaari alaspainettuna - kombo) 72kg, tuo on jo 158 paunaa, vaikka en painanut läheskään edes brace height:in verran. Tuohon vielä vetopituus! Kaari tuntuu paljon jäykemmältä, kuin oman “eskimoni” kaari, missä on 110lbs. Syy on kaaren pituudessa. Mutta tosiaan - tuo kaari ei katkea - vääntyy vain jos ylivirittyy. Eli turvallinen on.

Kaaren mitat nyt
pituus 70 cm
leveys keskeltä 3 cm, paksuus 6 mm
leveys nokeista 2 cm, paksuus 5 mm. Ohennan vielä millin verran.


#24

Mistä sä noin hyviä referenssikuvia löysit?


#25

Siinä toisella sivulla, jousi kuuluu Maltan asemuseoon Vallettan kaupungissa. 1600-luvun jousi on.

Samaa tyyliä kuin tässä kuvassa, nuokin on Maltassa.

http://heritagemalta.org/museums-sites/the-palace-armoury/


#26

No joo tosta mäkin sain innostuksen tohon jousityyppiin. Kävin aikoinaan tuossa museossa. En vaan itse koskaan löytänyt noin yksityiskohtaisia kuvia.


#27

#28

Sivu+etupeltimateriaali, eturinkula:

Tukin työstöä, olinpa yllättynyt miten hyvin saarnea voi työstää:

Tukille punainen pohjamaali, päälle myöhemmin ruskeaa:


#29

Alkaa ottaa muotoa.


#30

Sillä lailla.


#31


Löytyihän se tukin väri…mahonkipetsiä ja ruskeaa puuöljyä!


#32


#33


#34


#35


#36

Kaaren muoto pysyy C:nä, koska Vallila ei suosittele vastakaarien kylmätaontaa. Optimoin bolt uran 8 millisiä nuolia varten, niin voi taulukärkiäkin käyttää. Goat’s foot lever:n teen raudanväriseksi (takomaväri), että on alkuperäinen “look”. Löysin romuliikkeestä täydellisen kahvan siihen: push-pad:lle kiinnitysraudat.


#37

Goat foot 1 part done.


#38

Goat foot part 2 done.


#39

Goat foot part 3 done…kahva


#40

Goat foot valmis☺
